Проектирование ТЭЦ и мини-ТЭЦ

Основным преимуществом ТЭЦ является выработка электричества и тепловой энергии одновременно. Такие установки обычно возводятся вблизи объектов, которые они обеспечивают, чтобы сократить энергопотери.

Строительство ТЭЦ, как правило, осуществляется там, где не подведены магистральные линии электроснабжения, и подвести их будет слишком дорого. Либо в случаях, когда комбинированные процессы выработки обеспечивают более выгодную энергию.

ТЭЦ и мини-ТЭЦ строят для предприятий, жилых комплексов и поселков, а также целых городов.

Проектирование энергообъектов – ответственная задача для инженеров, поскольку включает множество сложных технологических вопросов: разработку решений по энергосбережению, подбор оборудования и создание производственной схемы, проектирование всех инженерных коммуникаций, учет логистических и экологических особенностей региона.

Поэтому важно доверить процесс создания проекта и подготовки документации компании с опытом работы с объектами энергетики.

Холдинг «ЭНЭКА» работает с объектами 1-4 класса уже более 10 лет. Мы проектируем строительство и реконструкцию объектов разного назначения, включая котельные, ТЭЦ, мини-ТЭЦ, комплексные энергоцентры для предприятий. У компании есть лицензия генерального подрядчика. Мы оказываем услуги на всех стадиях – от привлечения инвестиций до технического и авторского надзора за строительством, ввода в эксплуатацию.

В чем отличия проектирования и эксплуатации ТЭЦ и мини-ТЭЦ?

ТЭЦ и мини-ТЭЦ являются разными по масштабам модификациями, обеспечивающими один и тот же технологический процесс – одновременную генерацию тепловой и электрической энергии. Это позволяет энергосистеме оставаться рентабельной и востребованной круглогодично – когда отопительный сезон заканчивается, то установка переходит на выработку электричества.

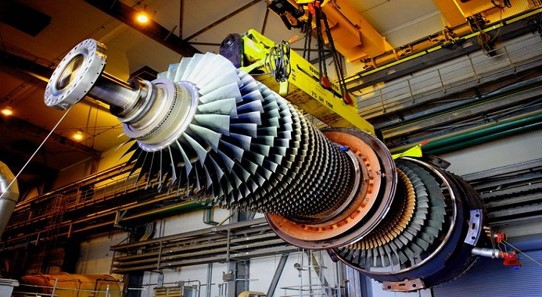

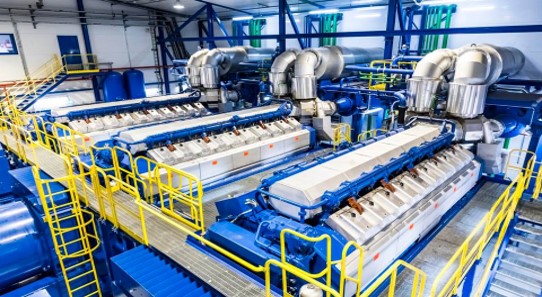

Модификации объектов зависят от вида топлива, использующегося для производства. Централь может функционировать за счет сжигания древесины и других видов твердого биотоплива, однако большинство современных систем используют природный газ – поршневое или турбинное оборудование. Этот вариант более экологичный, он удешевляет и упрощает процесс производства.

Выбор типа объекта зависит только от потребности предприятия или региона в электроэнергии и тепле. Полноценную масштабную ТЭЦ целесообразно строить в городах, построенных вокруг крупного предприятия, либо с населением не менее 100 тысяч человек.

Мини-ТЭЦ подходит для оснащения удаленных от городов предприятий и маленьких городов. С помощью мини-ТЭЦ можно отказаться от услуг электроснабжающих компаний и снизить стоимость ресурсов. Другие преимущества мини-ТЭЦ:

• Возможность строительства вблизи потребителей, снижения затрат на транспортировку и потерь в ходе доставки электроэнергии.
• Меньше затраты на возведение и более быстрая окупаемость.
• Надежность и большие интервалы между процедурами техобслуживания, чем в стандартных ТЭЦ.

При возникновении потребности в автономном источнике тепла и электроэнергии самым простым решением считается строительство котельной. Однако мини-ТЭЦ является большими объемами выработки. Они более выгодны с точки зрения продуктивности, а также более удобны в плане управления – у них больше возможностей для автоматизации и внедрения дополнительных функций.

Порядок проектирования

Проектирование ТЭЦ состоит из стандартных для любого объекта этапов:

Подготовительные исследования

В них входят геологические изыскания, топографическая съемка, оценка экологического состояния региона, технического состояния инженерных коммуникаций, если они подведены и к ним возможно подключиться, а также логистических особенностей размещения. На этом этапе проводятся обмерные работы. Создается общий генеральный план земельного участка, на основе которого будет производиться детальная планировка участка.

Получение технических условий

Они требуются на инженерные коммуникации и подключение к сетям, на оборудование для будущего объекта, а также на логистические объекты – автодороги и железнодорожные пути.

Проектирование инженерных коммуникаций

Инженеры составляют схемы образования тепла и химподготовки, планы газоснабжения, электросетей и автоматизации внутри предприятия, а также общие схемы подвода коммуникаций – водоснабжения и отведения, отопления, вентиляции в рабочих помещениях. По итогам разработки всех инженерных схем собирается сводный план коммуникаций.

Подбор оборудования и внутренняя планировка

С учетом технических условий и ТЗ на проектирование, а также исходных данных по ТЭЦ проектировщики разрабатывают производственную схему и подбирают подходящий по характеристикам комплекс оборудования. Затем составляется план расстановки и монтажа техники с учетом комфортной и безопасной работы будущих сотрудников ТЭЦ.

Еще одна важная часть работы – разработка автоматизации внутренних процессов в ходе функционирования энергосистемы, проектирование АСУТП. Автоматический сбор и фиксация данных, составление отчетности необходимы на современном предприятии.

Выбор архитектурных решений и разработка архитектурной части документации

Архитектурный план представляет собой подробное и близкое к реалистичному изображение внешнего вида здания – общая планировка, фасады и кровля, в том числе в разрезе, поэтажная и поузловая визуализация.

Подготовка смет

Одна из важнейших частей разработки проекта – проведение сметных расчетов по отдельным частям реализации, а затем сведение их в единую смету на строительство ТЭЦ. В ней подробно описаны все планирующиеся расходы и бюджет, выделенный на каждую категорию с учетом рисков. В ходе проектирования одна из задач инженеров – поиск наиболее рентабельных и экономически выгодных технологических решений как для строительства, так и для будущей эксплуатации.

Разработка проектной и рабочей документации

Все данные, полученные в ходе проектирования, оформляются в виде проектной документации. Это пакет документов из 12 и более разделов, включающий чертежи, архитектурную часть, инженерные разработки с подробным описанием и требованиями к оборудованию, смету, а также данные о безопасности – документы о мерах обеспечения пожарной безопасности, природоохранных решениях и методах снижения воздействия на окружающую среду.

Рабочая документация основывается на данных, закрепленных в проектной. Она отражает технические характеристики самого здания (фундамента, несущих конструкций, стен, потолков, крыши), сводный план всех коммуникаций, количество и параметры строительных материалов, которые будут использоваться, данные об оборудовании и порядке его монтажа.

Основная задача рабочей документации – служить инструкцией для подрядчиков по строительству, поэтому в ней также присутствует последовательность работ и примерные временные расчеты реализации каждого этапа.

Утверждение и получение разрешения на строительство

Финальный этап работы над любым проектом – это согласование документации в местных госорганах, регулирующих строительство в регионе. Проект ТЭЦ должен пройти через несколько утверждений – в том числе в службах, обеспечивающих охрану окружающей среды, пожарную безопасность и прочие инстанции.

Ответственная проектная компания сопровождает свою работу на разных этапах согласования и представляет интересы заказчика в госорганах, а также вносит правки и дополнения, если возникает необходимость.

В результате выдается разрешение на проведение строительных работ.

Особенности проектирования

Основной вид топлива, на котором работает большая часть ТЭЦ, – это природный газ. При нарушениях условий эксплуатации и хранения сырье может быть взрывоопасным и отравляющим для человека. Поэтому проектирование газоснабжения на ТЭЦ сопряжено с множеством требований по обеспечению безопасности. Они касаются размещения элементов производственного комплекса, наличия устройств для отслеживания утечек, оборудованию и даже освещению определенных узлов, особенностей эксплуатации и обслуживания техники.

Отдельного внимания инженеров требует проектирование охлаждающего канала ТЭЦ для кондиционирования. Для этой задачи используются естественные или искусственные водоемы. Если планируется вывод очень больших объемов тепла, то к существующему озеру добавляются несколько искусственных, которые соединяются каналами. Если планируется охлаждение малых объемов жидкости, используются рукотворные запруды и бассейны.

Чтобы учитывать все эти нюансы в ходе разработки технологического процесса, нужны инженеры-проектировщики энергообъектов с большим опытом. При выборе подрядчика обращайте внимание на наличие схожих кейсов.

Проектирование энергообъектов в «ЭНЭКА»

Холдинг «ЭНЭКА» занимается проектированием строительства, модернизации и реконструкции различных объектов в промышленной и городской среде уже более 10 лет. Здания и комплексы по нашим проектам возведены в разных регионах РФ, РБ и в других странах СНГ. Компания имеет лицензию генерального подрядчика по проектированию на объекты 1-4 класса сложности. Также мы являемся членом международных консорциумов, в которые входят ведущие проектные и строительные фирмы со всего мира.

Заказать проектирование ТЭЦ в «ЭНЭКА» – надежное решение с гарантией качества и соблюдения сроков. Сильные стороны компании:

• Обширный опыт. На сайте вы можете ознакомиться с объектами, в возведении которых мы участвовали в качестве проектной компании или застройщика. В нашем портфолио более 40 объектов энергетики – ТЭЦ, мини-ТЭЦ, когенераторных установок и промышленных энергоцентров.
• Учет экономических показателей. Мы не только следим за обновлениями в сфере законодательства и технологий, касающихся нашего профиля, но и внедряем в работу актуальные решения, доказавшие свою надежность. Поиск инструментов для повышения экономической эффективности будущего объекта – одна из основных задач в ходе проектирования.
• Использование современного ПО. Уже много лет мы опираемся на возможности BIM-проектирования и создаем информационные модели объектов, удобные для безошибочных перерасчетов и сведения данных из разных отделов, тестирования эффективности разных конструктивных решений. На этапе строительства модель БИМ служит наглядным пособием для подрядчиков, помогает отслеживать процессы и сроки выполнения разных этапов.
• Удобный и прозрачный процесс. Мы готовы отвечать на любые вопросы по проектированию, а информационные модели с общим доступом позволяют заказчику самому наблюдать за процессом работы над объектом.

Чтобы стать клиентом «ЭНЭКА», оставляйте заявку на сайте. Прикрепляйте ТЗ, паспорт проекта для реконструкции и другую документацию в форму. Мы предлагаем отправить нам все имеющиеся документы и данные по проекту уже на этапе заказа, чтобы специалисты могли более полно обработать его и быстрее сообщить вам примерные сроки и стоимость реализации.

Свяжитесь с нами любым удобным способом – проведем консультацию онлайн или пригласим вас в офис в Москве.
